在顆粒體系工業模擬中，非球形顆粒的形態多樣性，如棱角、纖維狀、不規則碎塊，使其運動與相互作用規律遠比球形顆粒復雜。離散模擬軟件DEMms 針對非球形顆粒的模擬需求，開發了多維度建模方法，并通過高效計算技術實現工業級場景的精準模擬，為多行業提供了可靠的數值工具。

非球形顆粒的核心建模技術

DEMms 基于離散元方法（DEM），針對不同形態與力學特性的非球形顆粒，構建了三類核心建模方法，全面覆蓋工業中常見的復雜顆粒類型：

1. 多面體非球形顆粒建模

多面體方法通過精確的幾何描述與碰撞檢測，還原凸多面體顆粒的真實形態與力學行為。其技術特點包括：

•  幾何表達：支持兩種定義方式，一是通過半空間（Halfspace）以一組平面交集界定凸多面體邊界；二是直接提取 STL 網格數據，構建面、邊、頂點信息，可涵蓋球、殼、纖維、破碎碎塊等復雜形態。
• 碰撞檢測：采用 GJK（Gilbert-Johnson-Keerthi）算法，基于閔可夫斯基差原理判斷顆粒接觸狀態 —— 若兩個多面體的閔可夫斯基差包含原點，則判定為相交。該算法能高效識別面 - 面、邊 - 面、頂點 - 面等接觸類型，精準計算重疊區域與接觸法線，確保碰撞力計算誤差小于 5%。
•  應用場景：適用于模擬礦石、催化劑等剛性多面體顆粒的堆積、輸送過程，如基本幾何顆粒的漏斗落料模擬，可精準捕捉顆粒間的卡塞與滑動現象。

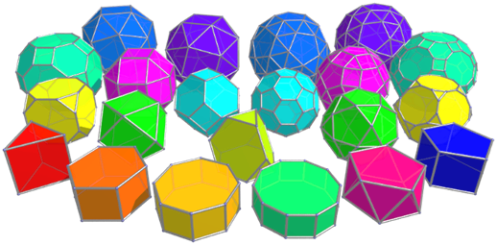

                                                                                                                                           多面體非球形顆粒

2. 超二次曲面顆粒建模

超二次曲面（Superquadric）提供了一類靈活、連續可變形的非球形幾何模型，可用于準確描述實際顆粒形狀。其技術特點包括：

• 幾何表達：超二次曲面由以下隱式方程定義：

其中 A, B, C 表示尺度參數，r, s, t為真實數指數，控制顆粒棱角與曲率。

當 r=s=t=2時為標準橢球；

指數 >2 時趨向立方體形狀；

指數 <2時為八面體或尖角狀形態。

通過調節 5 個參數（比例軸 + 指數）即可描述球形、圓柱、立方體、尖棱多面體等近似形狀，理論上能夠覆蓋約 80% 的自然顆粒形態。

• 碰撞檢測與接觸力計算：基于超二次曲面的隱式描述，可利用牛頓迭代（Newton 最小距離搜索）求解接觸點，而無需離散三角網格，因而計算精度高、穩定性好。

• 應用場景：超二次曲面被廣泛用于描述煤粒、木屑、塑料顆粒等具有非球形特征的工業顆粒，在料倉卸料、流化床、滾筒混合器等流程中對顆粒間的相互作用和形狀效應敏感度高。

3. 剛性非球形顆粒建模

剛性非球形顆粒通過多個球體組合構成，其外表面由球體并集形成，適用于形態不規則但剛性較強的顆粒：

•  建模原理：將目標形狀分解為多個重疊或相切的球體，通過球體間的剛性約束維持整體形態，顆粒間的接觸力通過各球體的受力疊加計算。例如，一個膠囊形顆?？捎蓛蓚€(gè)相切的球體組合而成。
• 優勢：兼顧計算效率與形態真實性，相比多面體方法，在保證一定精度的前提下，可減少 30% 的計算量，支持大規模顆粒體系模擬（如百萬級顆粒的攪拌過程）。
• 應用場景：常用于模擬藥品膠囊、生物質顆粒等具有近似對稱形態的剛性顆粒，在混合設備優化中可精準預測顆粒的分散均勻度。

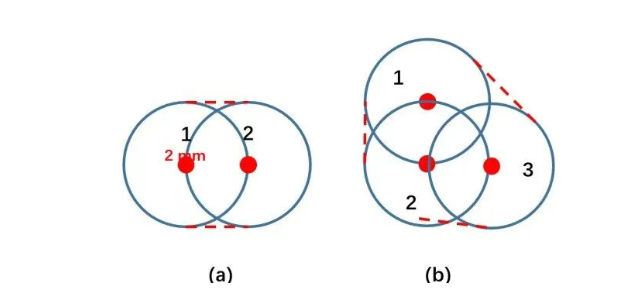

                                                                                                                                     球形顆粒組合的剛性非球形顆粒

4. 柔性可變形顆粒建模

柔性可變形顆粒同樣由多個球體組合構成，但球體間通過 “彈簧 - 阻尼” 約束模擬柔性變形，適用于具有彈性或塑性的顆粒：

• 建模原理：球形顆粒間通過類似分子鍵的約束維持相對距離，約束力滿足胡克定律：F=-kx，其中F為彈力，k為剛度系數（由材料性質決定），x為形變量，負號表示彈力方向與形變方向相反。通過調整剛度系數，可模擬從弱變形（如谷物）到強變形（如濕料團）的顆粒行為。
•  變形特性：允許球體間存在一定相對位移，可模擬顆粒在擠壓、碰撞過程中的形態變化，如面團攪拌中的拉伸、團聚現象。
• 應用場景：廣泛用于食品加工（如面團、巧克力漿料）、醫藥濕法制粒等涉及柔性顆粒的工藝模擬。

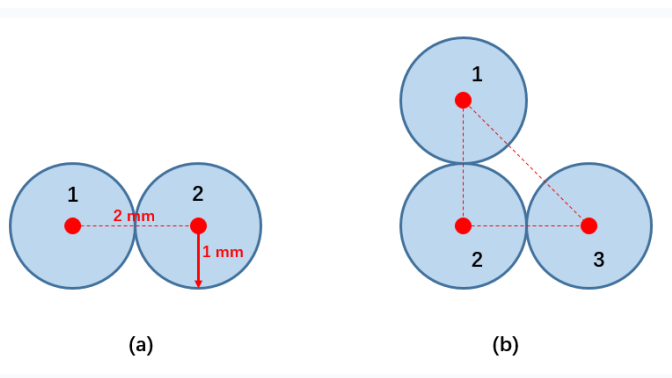

   球形顆粒組合的柔性非球形顆粒

非球形顆粒模擬的技術優勢

DEMms 在非球形顆粒模擬中，通過高效計算與多場耦合技術，突破了傳統方法的效率與精度瓶頸：

1. 大規模并行計算能力

• 異構計算：高效利用 CPU、GPU 等計算資源，實現萬核以上大規模異構并行計算，并行效率超過 45%。單 GPU 加速可支持每秒 1 億次顆粒狀態更新，滿足工業級模擬的實時性需求。
• 寬粒徑分布優化：針對非球形顆粒常伴隨的寬粒徑分布（如 100:1 的粒徑比），采用多重網格搜索算法，大顆粒存儲于粗網格、小顆粒存儲于細網格，避免冗余計算，內存使用量降低一個量級，計算速度提升30%。

 2. 多物理場耦合能力

•  多相系統耦合：作為固相求解器，可與流體仿真軟件（如 VirtualFlow、OpenFOAM）耦合，模擬氣固、液固、氣液固多相系統中非球形顆粒的行為，如流化床中顆粒與氣流的相互作用。
• 傳熱與反應耦合：支持顆粒間、顆粒-壁面、顆粒-流體的傳熱模擬，以及催化反應、積碳等化學過程耦合。例如，在 DMTO 反應器模擬中，可追蹤非球形催化劑顆粒的積碳分布，計算8小時反應過程的計算速度達 1200 秒/天。

DEMms 的非球形顆粒模擬技術，通過多面體、超二次曲面、剛性多球組合、柔性鏈狀顆粒四類建模方法，全面覆蓋了工業中常見的復雜顆粒形態，并依托大規模并行計算與多物理場耦合能力，實現了從微觀顆粒行為到宏觀設備性能的精準模擬。該技術已在化工、礦業、食品、醫藥等領域成功應用，為解決非球形顆粒體系的工藝優化、設備設計等難題提供了強有力的數值工具，推動顆粒工業向精細化、智能化發展。
